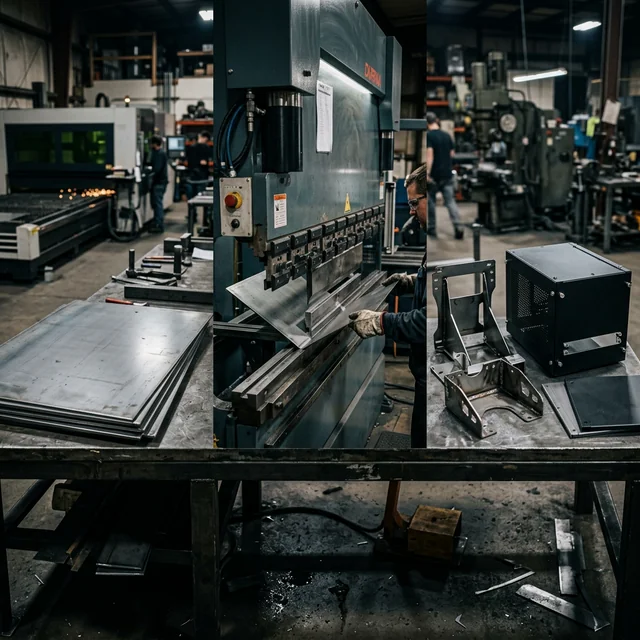

Sac Metal İşleme Nedir?
Sac metal işleme, düz metal levhaların farklı yöntemlerle kesilmesi, şekillendirilmesi ve birleştirilmesiyle üç boyutlu parça ve konstrüksiyon elde etme sürecidir. CNC frezelemenin aksine malzeme yontulmaz — kesilir, bükülür ve kaynatılır.
Bu yöntem, büyük yüzeyli ve nispeten düz geometrili parçalar için en ekonomik ve hızlı seçenektir. Birçok sektörde — özellikle otomotiv, beyaz eşya, elektronik ve makine imalatında — yoğun şekilde kullanılır. Kasalar, paneller, braketler, muhafazalar ve taşıyıcı konstrüksiyonlar sac metal işlemenin çıktılarıdır.
PARTGO'da tüm operasyonlar tek siparişten yönetilir: lazerden çıkan parça direkt bükme presine, oradan kaynağa, oradan yüzey işlemine gider. Sac metal işleme sayesinde farklı tedarikçilerle uğraşmadan, koordinasyon yükü olmadan parçanız kapınıza teslim edilir.
Online Sac Metal İşleme Hizmeti Nasıl Alınır?
PARTGO'da online sac metal işleme hizmeti aldığınızda dosyadan bitmiş parçaya kadar şu süreç işler.

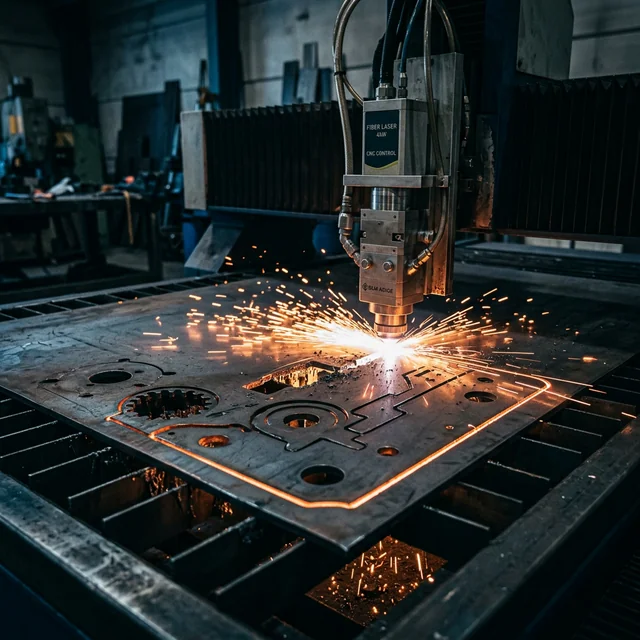

Lazer Kesim
DXF veya STEP'teki profil lazer tezgahında sacdan kesilir. Delikler, yarıklar ve dış kontur bu aşamada oluşur.

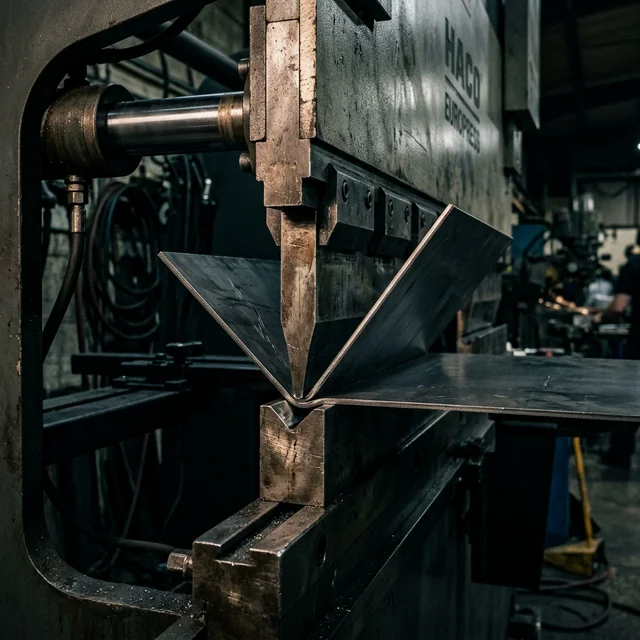

CNC Bükme
Kesilen açılım, CNC pres freninde programlanmış açılarda bükülerek 3D forma kavuşur.

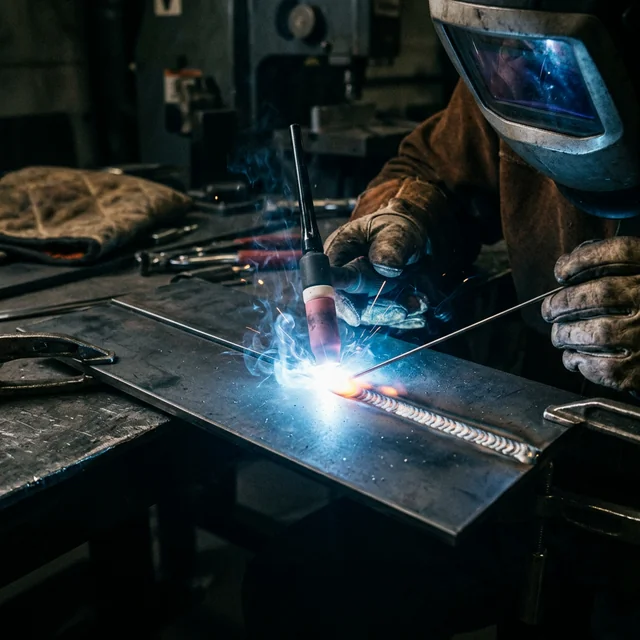

Kaynak & Montaj
Birden fazla parça bir araya getirilerek kaynatılır. MIG, TIG ve spot kaynak yöntemleri uygulanır.

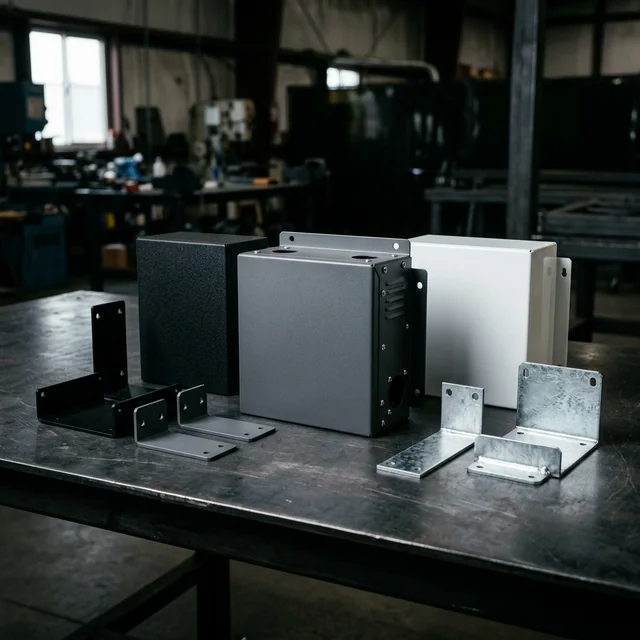

Yüzey İşlemi
Toz boya, galvaniz, fosfatlama veya ham çıkış. Parça kalite kontrolden geçerek teslimata hazırlanır.
Sac Metal İşleme Operasyonları
Sac metal işleme birçok farklı operasyonu bünyesinde barındırır. Lazer kesimden kaynağa kadar tüm süreç tek platformdan yönetilir.

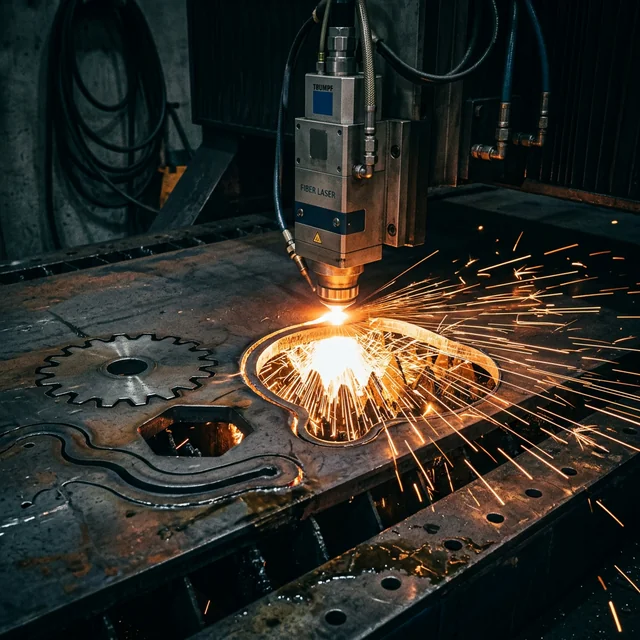

Yüksek güçlü lazer ışını, metal levhayı CNC kontrollü olarak keser. Keskin köşeler, karmaşık profiller ve küçük delikler mümkündür. Geleneksel zımba kesime göre çok daha hızlı ve hassastır — takım değişimi gerektirmez.

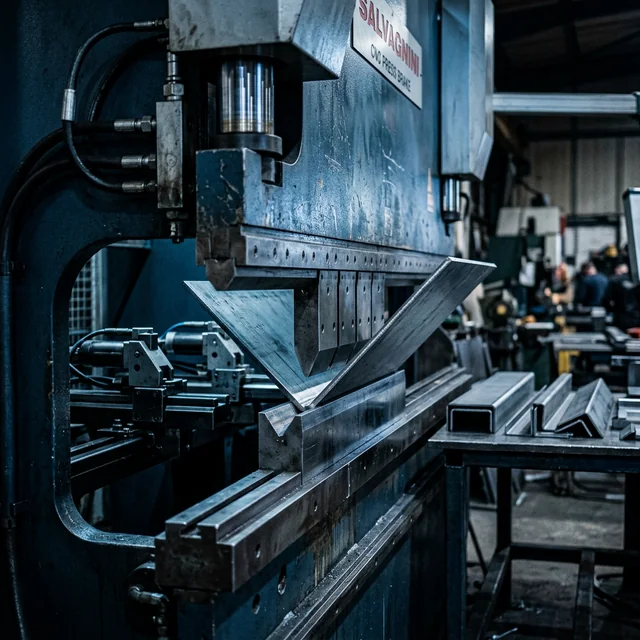

CNC pres fren, programlanmış açı ve derinlikte sacı büker. Birden fazla büküm sırası uygulanarak karmaşık kesit profilleri oluşturulabilir. Bükme payı hesabı PARTGO tarafından otomatik olarak yapılır.

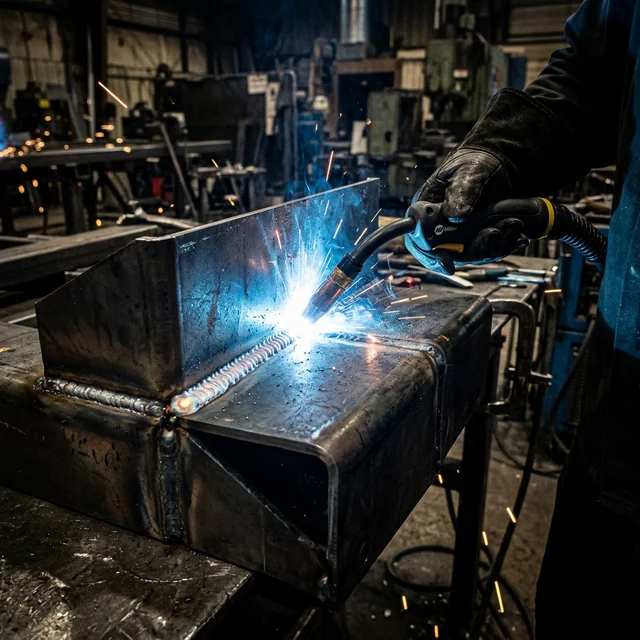

Lazer kesim ve bükmeden çıkan parçalar kaynak ile birleştirilir. Yöntem malzeme kalınlığına ve görünüm gereksinimlerine göre seçilir. İnce saclar için TIG, genel imalat için MIG, seri bağlantılar için spot kaynak tercih edilir.

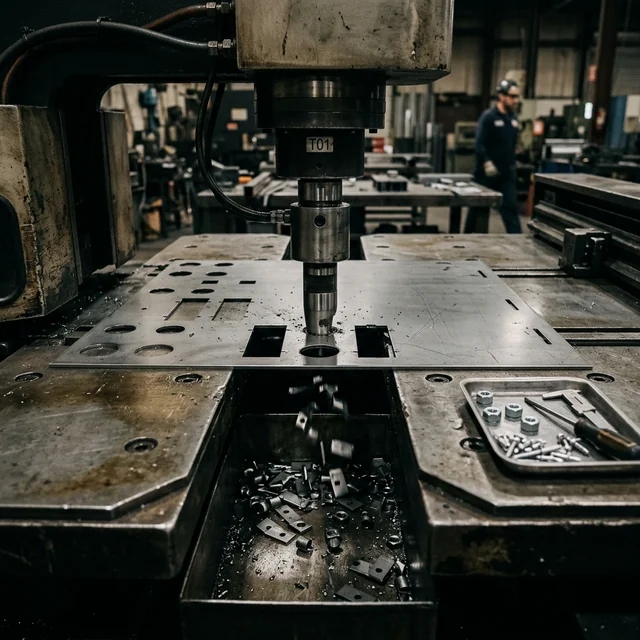

Lazer kesim ile elde edilemeyen hassas delik çapları, kılavuz diş açma ve perçin deliklerini kapsar. Seri üretimde zımba pres ile ekonomik delik açma da bu operasyon kapsamındadır.
Sac Metal İşleme Kapasitesi ve Toleranslar
PARTGO partner üretici ağındaki sac metal işleme tezgahlarının sunduğu standart kapasite ve tolerans değerleri.
Sac Metal İşleme Tolerans Tablosu
Her operasyonun ulaşabileceği hassasiyet sınırları farklıdır. Teknik resim hazırlarken bu değerleri baz alın.
| Operasyon | Tolerans | Açıklama | Not |
|---|---|---|---|
| Lazer kesim — form | ±0,20 mm | Dış kontur ve profil boyutları | Standart |
| Lazer kesim — uzunluk | ±0,50 mm | Panel boy ve en ölçüleri | Standart |
| Lazer delik çapı | ±0,10 mm | Delik çapı; min. çap = 1× sac kalınlığı | İyi |
| Bükme — açı | ± 1° | Geri yaylanma telafi edilmiş değer | Standart |
| Bükme — uzunluk | ±0,50 mm | Bükme hattından ölçülen mesafeler | Standart |
| Delik konumu (matkap) | ±0,10 mm | Referans yüzeyden delik merkezi | Hassas |
| Kaynak bağlantı konumu | ±0,50 mm | Birden fazla parçanın montaj toleransı | Genel |
Sac Metal Tasarım İpuçları
Sac metal işleme için tasarım aşamasında bu kurallara dikkat etmek üretilebilirliği artırır, maliyet ve süreyi azaltır.
Bükme hattına çok yakın delik açmayın
Bükme hattından delik kenarına minimum mesafe 2× sac kalınlığı + bükme yarıçapı olmalıdır. Daha yakın delikler bükmede deforme olur ve boyutu tutmaz.
Bükme payını (K-faktörü) hesaba katın
Bükülen sac uzar. Tasarımınızı bükmeden önceki açılım (flat pattern) ölçülerine göre yapın. STEP yerine DXF gönderiyorsanız açılım ölçülerini kullanın; aksi hâlde son parça ölçüleri tutmaz.
Kaynak erişimini kapatmayın
Kaynak torcu ve gözlem için fiziksel erişim gerekir. Kapalı kesit tasarımlarında iç kaynak zorunluysa bu noktaları ayrıca bildirin; aksi hâlde operatör erişemez.
Minimum bükme yarıçapına uyun
Her malzemenin minimum iç bükme yarıçapı vardır (genellikle 1× sac kalınlığı). Bunun altına inilirse malzeme çatlar. Alüminyum için bu değer çeliğe göre daha büyüktür.
Çok ince sac kalınlığında derin bükmeden kaçının
0,8 mm ve altı saclarda derin U profiller veya çok sayıda ardışık bükme, malzeme stabilitesini bozar. Bu ölçü aralığında tasarımı basitleştirin veya daha kalın sac kullanın.
Köşelere relief (boşaltma) kesimi ekleyin
İki bükme hattının kesiştiği köşelere küçük bir kare veya daire kesim (corner relief) ekleyin. Bu, bükme sırasında malzemenin yırtılmasını önler ve köşe kalitesini artırır.
Sac Metal Siparişi için Dosya Formatları
Sac metal siparişleri için en doğru sonuç; hem 3D modeli hem açılım profilini içeren kombinasyonla elde edilir.
DXF / DWGÖnerilen
Lazer kesim için en doğrudan format. Açılım (flat pattern) profilinizi içeren DXF dosyası bükme payı hesabını atlar, olası boyut hatalarını önler.
STEP / IGES
3D model gönderiyorsanız STEP formatı idealdir. Platform bükme hattı ve açılımı otomatik hesaplar; ancak karmaşık parçalarda doğrulama sürecini uzatabilir.
En İyi Kombinasyon
STEP (3D model) + DXF (açılım) beraber gönderin. STEP bükülmüş son formu, DXF kesim profilini tanımlar. Bu ikili kombinasyon en hızlı fiyatlandırma ve en az üretim revizyonu anlamına gelir.
